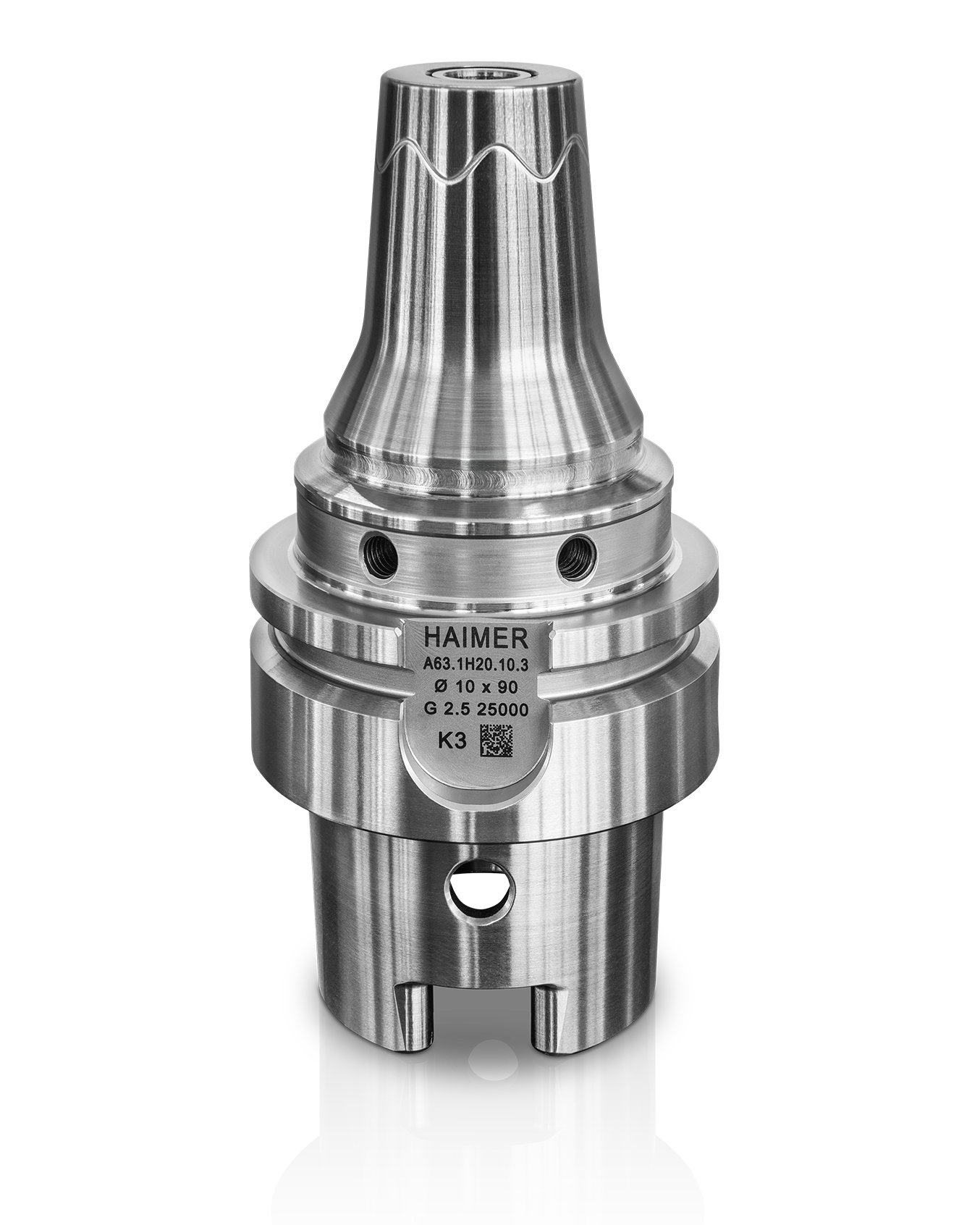

Hybrid Chuck
Zukunftsweisende Spanntechnologie
Das HAIMER Hybrid Chuck ermöglicht durch die innovative Art der Werkzeugspannung eine höhere Vibrationsdämpfung als herkömmliche Schrumpffutter, behält jedoch die hohen Spannkräfte und den perfekten Rundlauf, die ein typisches Schrumpffutter auszeichnen.
Highlights
- Erhöhung der Standzeiten und Minimierung der Fertigungszeiten durch Vibrationsdämpfung
- Besondere Eignung für Hochleistungsfräsanwendungen (HPC) und Hochgeschwindigkeitsbearbeitung (HSC)
- Besondere Eignung beim Einsatz in schwer zerspanbaren Materialien
- Mit folgenden Upgrade-Optionen: Cool Jet, Safe-Lock
Schrumpffutter der Extraklasse
Besondere Eigenschaften
Technische Daten

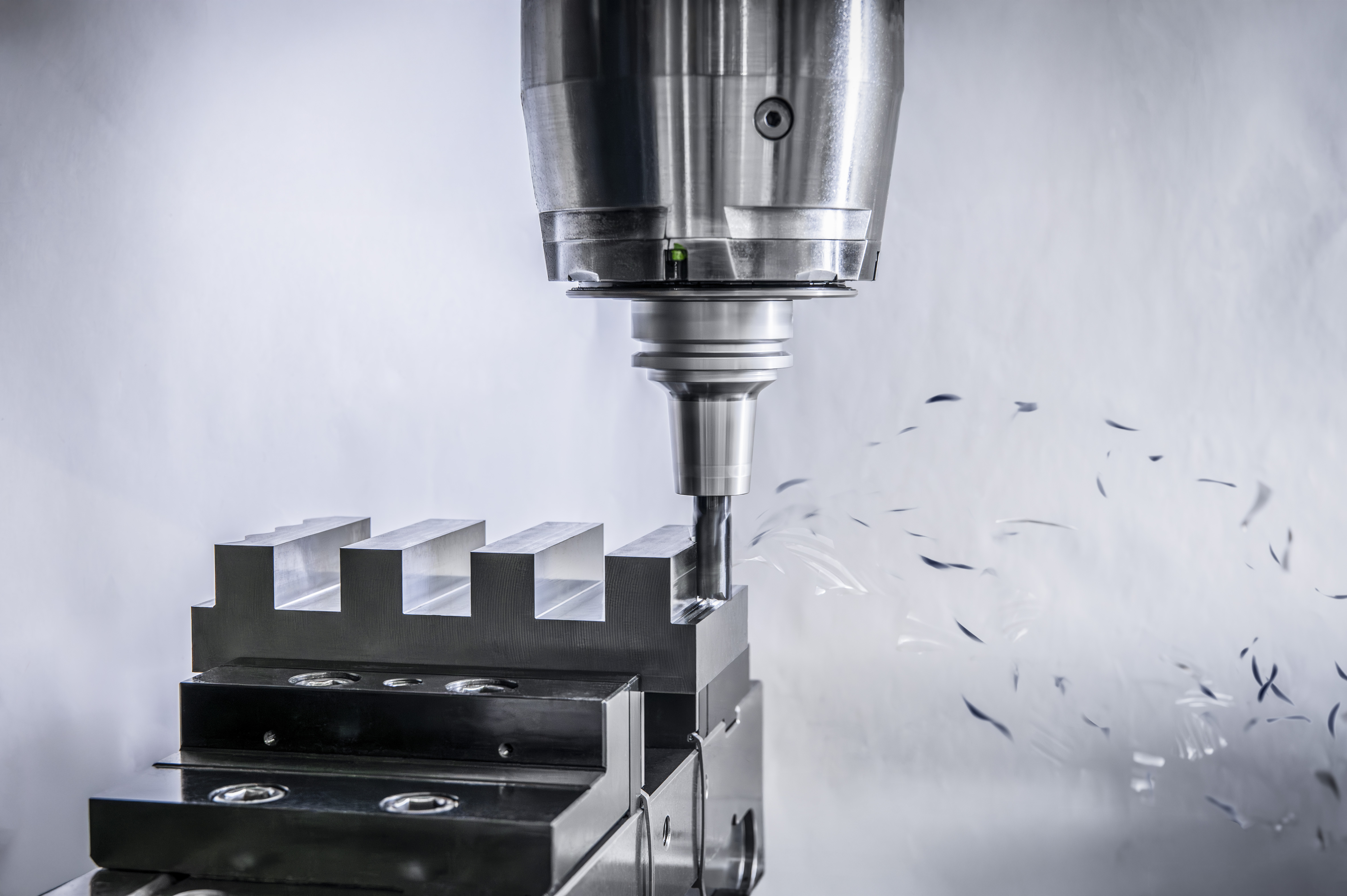

Bearbeitungsparameter
- Maschine: DMG MORI DMC 1035V
- Schnittstelle: HSK-A63
- Werkstoff: 42CrMo4
- Werkzeug: HAIMER MILL Power Series Z4 (F1004NNL1600CAA)
- Schnittgeschwindigkeit: 120 m/min
- Vorschub pro Zahn: 0,09 mm
Rückhub-Bearbeitung
- Heavy Duty Shrink Chuck: 1.375 mm/min | Vorschub: 0,14 mm
- Hybrid Chuck: 1.718 mm/min | Vorschub: 0,18 mm
Oberflächengüte & Zerspanvolumen
- Standard Shrink Chuck: Rz 13,00 | 72 cm³/min
- Power Shrink Chuck: Rz 3,63 | 164 cm³/min
→ +125 % Produktivität vs. Standard Shrink Chuck - Heavy Duty Shrink Chuck: Rz 2,19 | 297 cm³/min
- Hybrid Chuck: Rz 1,89 | 367 cm³/min
→ +123 % Produktivität vs. Power Shrink Chuck
→ +23 % Produktivität vs. Heavy Duty Shrink Chuck
HAIMER WERKZEUGAUFNAHMEN IM ÜBERBLICK
HAIMER bietet für jede Anwendung – von der Hochgeschwindigkeitsbearbeitung bis zur Schwerzerspanung – die passende Werkzeugaufnahme und Spanntechnik. Durch kontinuierliche Investitionen in Forschung und Entwicklung entstehen innovative und zuverlässige Lösungen, die unseren Kunden einen nachhaltigen Wettbewerbsvorteil sichern.
Das könnte Sie auch interessieren

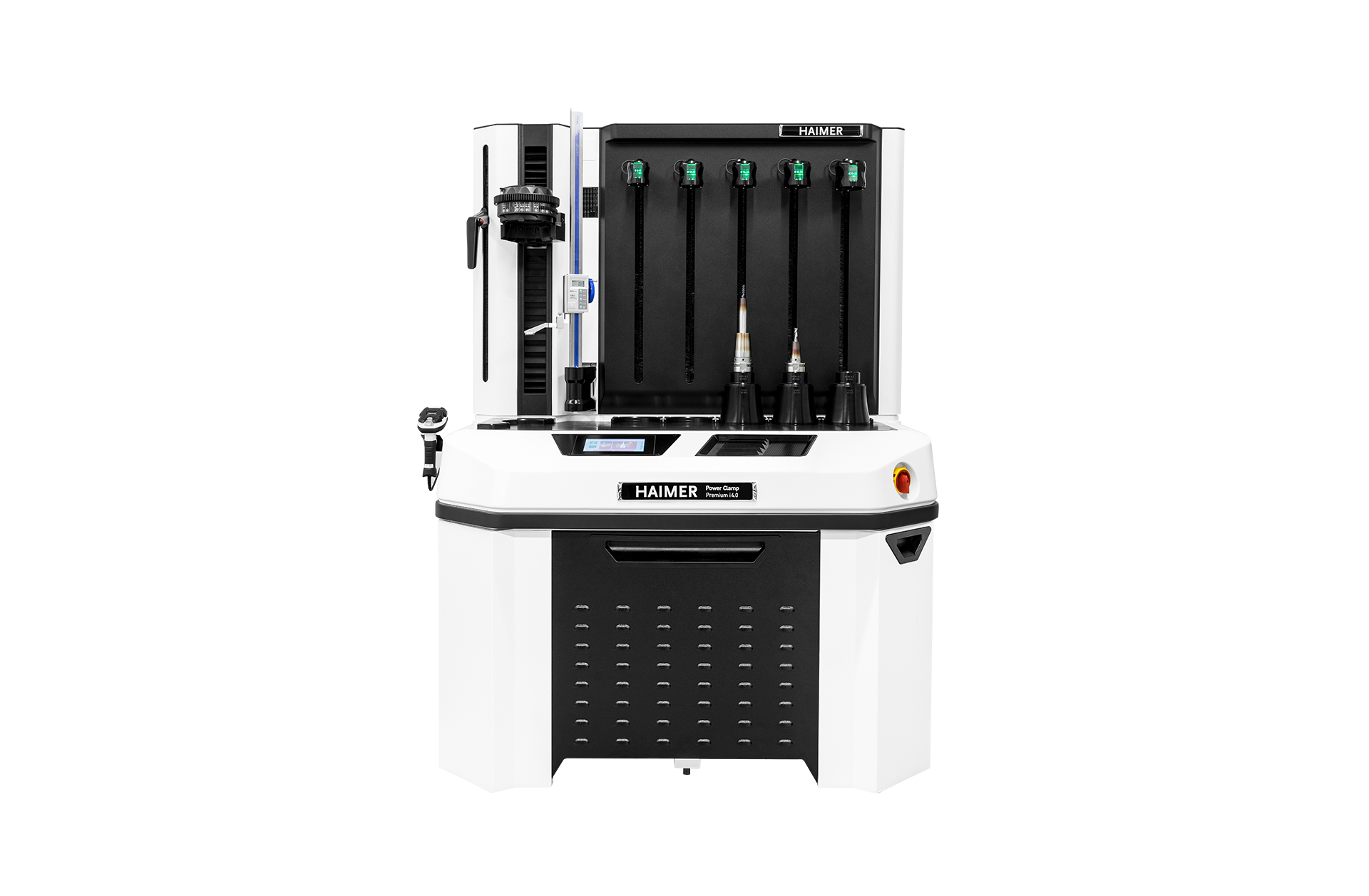

Power Clamp Premium i4.0
Ergonomische High-End Schrumpfstation in hochwertigem Industriedesign mit integrierter Kontaktkühlung.

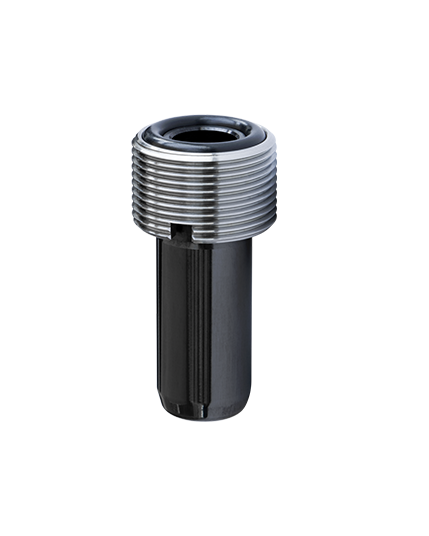

Kühlmittelrohre
Sorgt für eine präzise Kühlmittelzufuhr, verbessert die Spanabfuhr und verlängert die Werkzeugstandzeit.
Toolbase EL-9 Professional Ausgabeschrank
Automat zur Werkzeugausgabe oder alternative Steuereinheit für komplexe Anlagen.

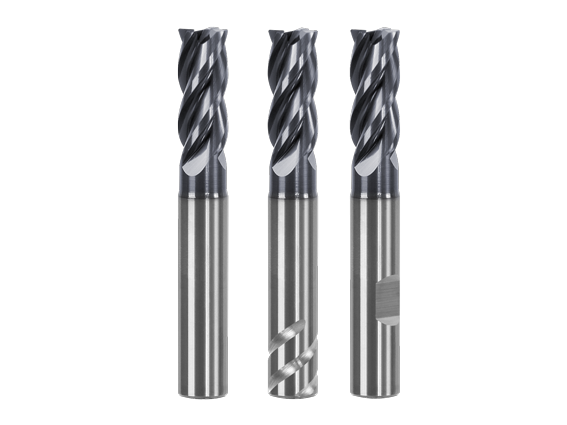

Panther MILL
